Soporte de pinza

Hardware para servicio de frenos · Soportes específicos para calipers de vehículo · Acero forjado S45C

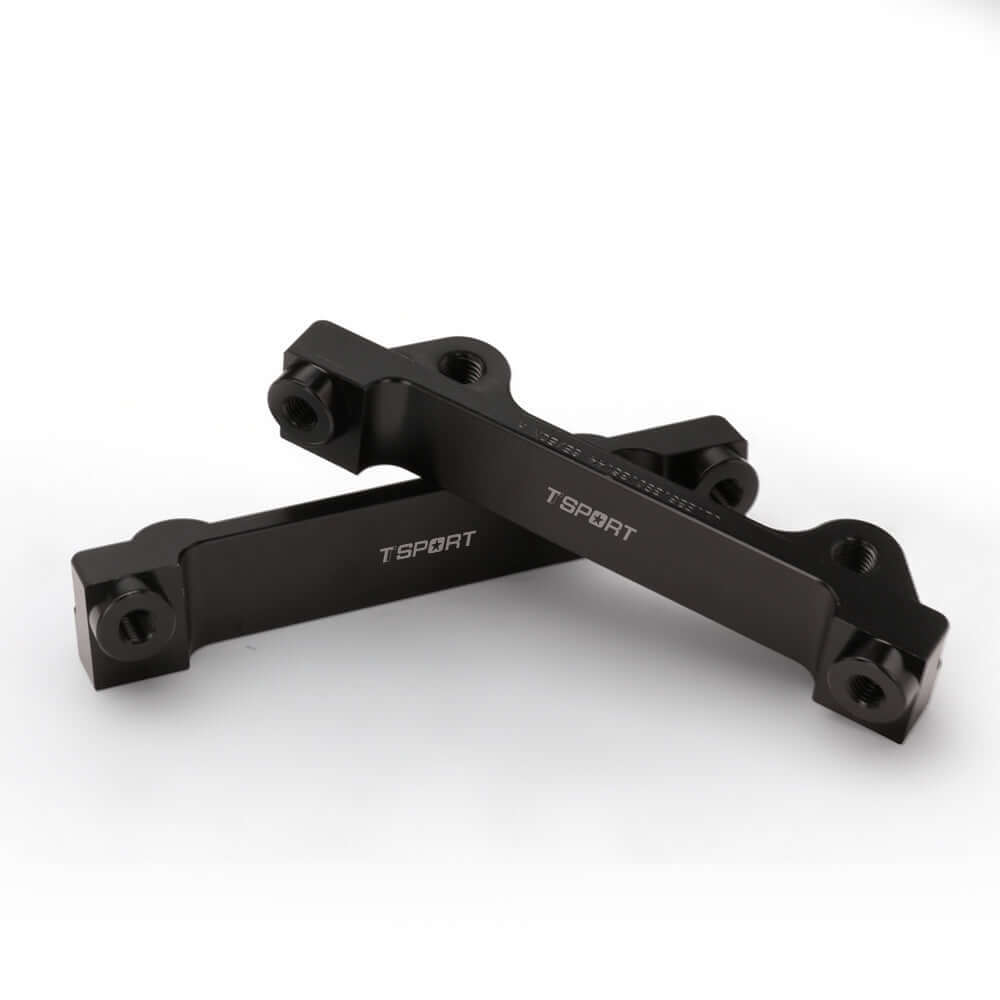

Soportes de Pinza CNC Forjados en S45C

Los soportes de caliper forjados TTSPORT de CNC en S45C son componentes específicos para el servicio de frenos que posicionan correctamente el caliper sobre el rotor. Acero de carbono forjado S45C, superficies de montaje mecanizadas por CNC y geometría adaptada a la aplicación ayudan a mantener un centrado preciso del caliper, un barrido de pastillas estable y una alineación confiable del hardware de freno.

Por qué importa el soporte

El soporte del caliper controla la posición del caliper, el desplazamiento del rotor y el barrido de las pastillas. Si el soporte se flexiona, está descentrado o coloca el caliper en un desplazamiento radial o lateral incorrecto, el sistema de frenos puede presentar sensación de pedal inconsistente, contacto desigual de las pastillas, desgaste anormal, vibraciones o rendimiento de frenado reducido.

Esto no es un adaptador universal. Cada soporte debe coincidir con la muesca del vehículo, patrón de montaje del caliper TTSPORT, diámetro del rotor, grosor del rotor y especificaciones del hardware.

• Acero de carbono forjado S45C para rigidez y resistencia a la fatiga
• Superficies de acoplamiento mecanizadas por CNC para una alineación precisa entre pinza y disco
• Geometría adaptada a la rótula del vehículo y patrón de montaje de la pinza TTSPORT
• Diseñado para un apriete repetible cuando se combina con el hardware correcto
• Acabado superficial protector para resistencia a la corrosión bajo el vehículo

Especificaciones

No se reclaman especificaciones más allá de las listadas. Las dimensiones exactas, tipo de hardware y valores de torque se proporcionan con el número de pieza del soporte para su aplicación específica.

Esta página del producto describe únicamente soportes de caliper. Los calipers, rotores de freno, pastillas, mangueras de freno, líquido de frenos, cubiertas de rotor y hardware de instalación no están incluidos a menos que se especifique por separado en el pedido final.

Requisitos de compatibilidad

• El patrón de montaje en la muesca del vehículo debe coincidir con el diseño del soporte.
• El patrón de montaje del caliper debe coincidir con la geometría de montaje radial o axial del soporte.
• El diámetro y grosor del rotor deben coincidir con el desplazamiento del soporte y el barrido de las pastillas.
• El desplazamiento de la cubierta del rotor o el desplazamiento del rotor de una pieza deben confirmarse antes de la instalación.
• Se debe verificar la distancia al neumático después de instalar el caliper y el soporte.

Instalación y seguridad

• Inspeccione las superficies de montaje en la muesca en busca de rebabas, óxido, acumulación de pintura y residuos antes de montar.
• Limpie todas las superficies de acoplamiento para que el soporte quede asentado de manera plana contra la muesca.
• Utilice únicamente los pernos suministrados o especificados — no reutilice hardware estirado, corroído, dañado o de origen desconocido.
• Apriete los sujetadores en la secuencia especificada hasta alcanzar el valor indicado para su aplicación.
• Verifique el centrado del caliper sobre el rotor y la distancia uniforme entre la pastilla y el rotor.
• Verifique el enrutamiento de la manguera de freno y la distancia al neumático en el bloqueo total de dirección y en el recorrido de la suspensión.
• Reverifique el torque después del primer ciclo de calentamiento y durante las revisiones rutinarias del sistema de frenos.

Cuándo reemplazar o reconfirmar soportes

• Reemplace si el soporte está doblado, agrietado, corroído en la cara de montaje o dañado por impacto.
• Reemplace si los hilos de montaje, asientos de tornillo o superficies de ubicación están dañados.
• Reconfirme el ajuste al cambiar el diámetro del rotor, grosor del rotor, desplazamiento del cubo del rotor o modelo de pinza.
• Reconfirme el ajuste después de cambios en la rótula, cambios en el eje o modificaciones personalizadas en la suspensión.
• Inspeccione las superficies del soporte durante cada servicio de rotor o pinza.

Confirme el ajuste antes de ordenar

Envíe el año, marca, modelo, versión, posición del eje, modelo actual de pinza TTSPORT, diámetro del rotor, grosor del rotor, desplazamiento del cubo del rotor si aplica y desplazamiento de la rueda si se conoce. TTSPORT confirmará el número de pieza correcto del soporte para su configuración antes de la compra.
